怎樣做適合自己產品的高周波模具，手把手教你
一、簡介
高周波模具應用于高周波塑膠熔接機上，高周波塑膠熔接機（也叫高頻熱合機）主要用于PVC或含有20%以上PVC的材料的以上
任何軟硬膠皮及真皮、皮革或布類，可用于焊接，熔接，熱合，壓花，封口，切邊，熔斷等一系列的工作，另外還可用于PET、
GAG、PU、TPU、EVA、 PP、APET、PEG、PE、PTE、PTEG等環保材料的吸塑封口，
高周波模具設計技術資料
1.高周波模具之功能：遮日板、鏡蓋外型熔著（熔斷）。鏡框、平面、門板壓紋。
2.高周波模具備之性質：熔著后永無裂開現象，熔斷后無毛邊，熔著部份無擠料之現象產生。
3.高周波模具之設計重點：由CNC電腦雕刻模具精密度高.上下模體熔著間隙設定。上模體刀口部斜度設定。
4.高周波模具之材質：美國原裝高強度銅金
日力除研發各規格熔接機外，還研發各頻率高周波標準機，5KW，150KW，20KW，100KW高周波非標機，熔斷機，各款式熱熔機，高周波機械，點焊接機，封口機、包裝機械等。
公司所有設備均一年免費保修，終生維護，隨通知隨安排的服務理念。
高周波模具分為高周波雕刻模具、高周波封口模具、高周波同步熔斷模具三大類。
高周波同步熔斷模具自帶切刀保護,確保至少1萬次熔斷免費維修.吸塑包裝屏蔽模具,保護電子產品,特別是電子IC及CPU,U盤,電子線的熱封包裝,不會因高頻脈沖而損壞,效果特佳；下模為合金鋁模、具有不生銹、重量輕、導高周強。上模為優質銅條、切刀為激光切刀，具有傳熱好、切邊光滑無任何毛刺便于撕料。壓邊花紋采用電腦刻花，具有紋路清晰、大小均勻一至并可根據客戶要求定制各類花紋（直紋、斜紋、三角紋、點紋等）。飛機孔可根據客戶提供實樣或圖紙而制作，絕對保證大小、形狀于實樣一至。
二、工作原理
主要高頻電子管自激振蕩器產生高頻電磁場，被加工原料，在高頻電場的作用下分子結構發生極性化現象，再加以壓力，達到完全熔接目的。
特點：
1】輸出力強，性能可靠
2】PL5557高感度火花防止器
3】周率穩定：采用國際標準波段27.12MHz，符合國際標準。
4】對位準確方便，熔接、切斷一次性完成
5】熔接切邊光滑，手感極佳
6】雙邊滑臺操作，位置準確靈活
三、高周波設計工藝
高周波模具的設計工藝，如下共有5個步驟：
先進行設計流程：
先進行產設2D或3D成品圖設定，根據圖面尺寸確認。再繪制模具總成圖：設定閉模高度 。繪制模具各單件圖后 出圖轉換成CAM程式。
再選擇模具材料：

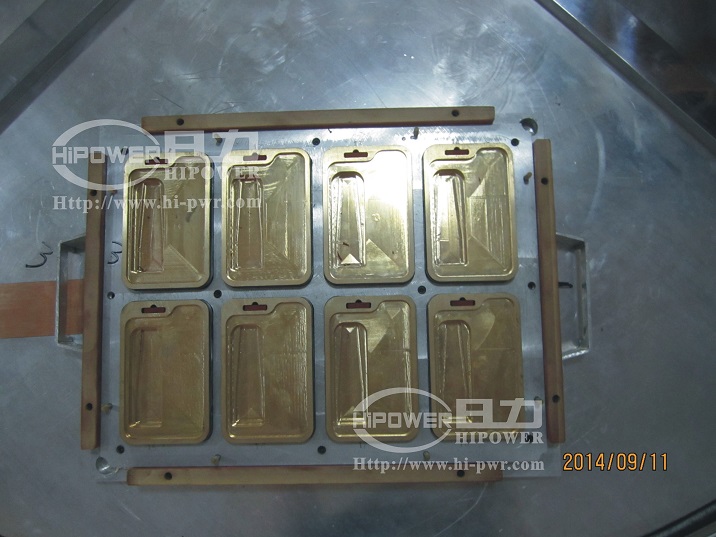

1.高周波銅模（以車門板壓紋銅模為例）銅模制作方式為：依模具圖申購所須的材料規格。（含銅片、固定器及鋁板），銅片納入后須加以整平。再依圖面制作出所須的尺寸及形狀，經過加工所制作的尺寸形狀之兩面為平行。（銅片的高度皆等高，平行度公差需在+－0.05㎜以內）。
2.制作車門板固定器A（固定器A為依據圖面所給之尺寸）。將成品圖貼合在鋁板上，再將所有的銅片依圖面形狀分別以固定器將之固定于鋁板上。（固定器須于事前做妥統一規格）。再將固定器A也固定于鋁板上以作為車門板尺寸之定位。
3.制作扶持器，上方貼泡棉，其高度約低于銅模面3-5㎜。左右兩端各制作一支手把分別固定于鋁板上，以利于搬運。再確認模具各部位尺寸是否正確。試模（電流、壓力、屏流會因模具之大小而有差異）。遮日板熔斷鋼模（又分為外型全周熔斷及下緣車縫僅上緣熔斷兩種）制作方式同為： 依模具圖申購所須的材料規格 ，上下模板鉆孔型削，上下模體外型以CAM程式轉換型削后送外托工熱處理HRC58度。 研磨后組立&仕上。
設定規格參數：
以全周熔斷遮日板為例下模板：材質為SS41，厚度為15mm，廠內常用規格為250*800mm。下模體：材質為SKD11，厚度為23mm，尺寸規格視遮日板成品大小來決定。型削后須經熱處理。上模體：材質為SKD11，厚度為23mm，尺寸規格視遮日板成品大小來決定。型削后須經熱處理。上模板：材質為SS41，厚度為15mm，廠內常用規格為270*800mm。定位塊A、B：材質為電木（代木），厚度45mm，此單件只適用于上緣熔斷時做為外型定位，全周外型熔斷時則不必用此定位塊。導柱、導套：規格品，導柱材質為SS41車制。導套以乙稀龍制作。
制作方式為：
依模具圖申購所須的材料規格。（含銅片及模板）銅片納入后須先整平。將銅片依圖面制作出所須的尺寸及形狀。（此即為上下模體）分別將上下模體鎖固于上下模板。形狀尺寸以CAM程式轉換，內外皆須型削。組立&仕上。此方式之上模體為1：1制作，下模體則單邊小0.2mm，經試作后發現其成品外型殘留毛邊現象非常輕微，優于傳統之作法，但其對加工精度的要求也較高。
完成后試模：
將兩段式（又稱彈簧式）制作方式大致與一般熔斷鋼模相同，差別在于上模加裝彈簧，先壓料再熔斷。
高周波機的應用：
具體的產品有：單面/雙面吸塑包裝
（如電池吸塑包裝、U盤吸塑包裝、玩具吸塑包裝、數碼相機吸塑包裝、網絡攝像頭吸塑包裝、鼠標吸塑包裝、耳機吸塑包裝、
牙刷吸塑包裝、圣誕禮品吸塑包裝、蛋糕吸塑包裝、電腦連接線吸塑包裝、SD卡吸塑包裝、剃須刀吸塑包裝、鋸片吸塑包裝、
螺絲刀吸塑包裝、簽字筆吸塑包裝、工藝品吸塑包裝、汽車飾品吸塑包裝等）、服裝壓花（如T恤壓花、印字、牛仔褲壓花、
羊毛衫壓花植絨布壓花等）、皮革印字（汽車門板印字、籃球印字、人造革壓字等）、商標印字（如波鞋商標印字、地墊壓字、
皮帶商標印字、箱包商標印字等）、徽標成型（如PVC警徽、校徽、國徽等）、吹氣玩具（如游泳圈、充氣醫療床墊、充氣沙發、
空心錘、PVC游泳池、沖浪床等）、PVC制品（如名片冊、手表帶、皮帶、皮具、CD袋 、相簿、眼鏡盒、帳篷、雨衣、玩具、商標、
箱包、浴簾、地毯、包裝袋、熱水袋、氣沙發、椅墊、坐墊壓花、水池、浮排、氣床、少兒游泳池、輸液袋、血袋、導尿袋、
汽車座墊、汽車腳墊汽車合成皮椅，遮陽板，門板扶手體育用品、文具用品、醫用用品、PVC折盒、PVC工業皮帶、PVC軟膠制品、PVC相冊等）
高周波熔接機的用途遠遠不止以上所系，隨著生活技術水平的不斷提高，高周波的應用也會進一步的發展更多的領域中應用。
